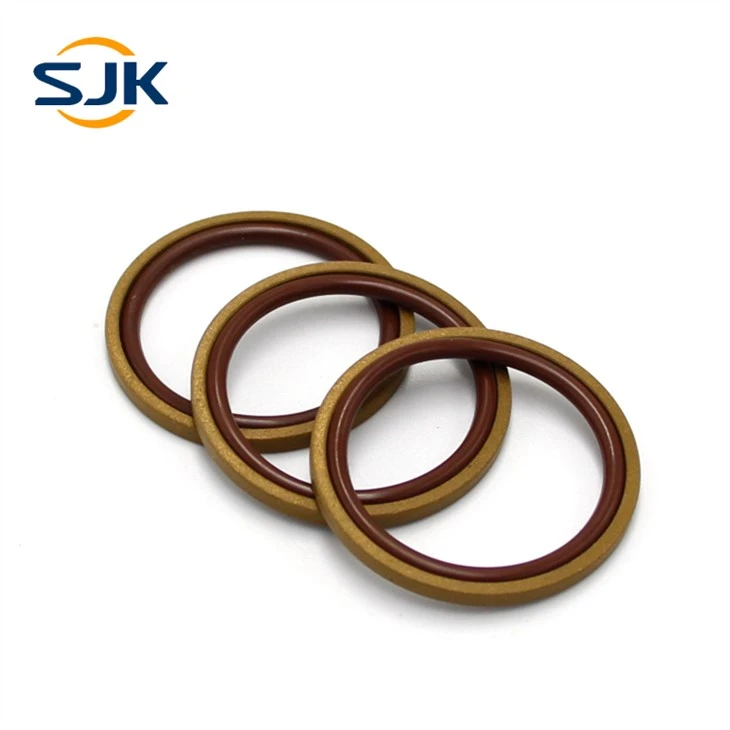

Vòng Glyd quay

Kích thước: Tiêu chuẩn hoặc tùy chỉnh

Chất liệu: PTFE đã được sửa đổi bằng đồng cộng với NBR, FKM, khi bạn cần

Vòng glyd quay là gì

Vòng glyd quay bao gồm vòng chữ O bằng cao su và vòng PTFE. Trong sự kết hợp, vòng chữ O là một phần tử tác dụng lực như một phần tử đàn hồi và vòng lưới là một vòng đệm tác động kép. Ma sát thấp, không rão, lực khởi động nhỏ, khả năng chịu áp lực cao. Theo vị trí sử dụng, nó có thể được chia thành vòng glyd lỗ và vòng glyd trục

Ưu điểm của vòng glyd

1) Hiệu suất niêm phong tĩnh tuyệt vời.

2) Có thể cho phép khoảng cách đùn lớn.

3) Ma sát nhỏ, ma sát tạo ra ít nhiệt hơn và không có hiện tượng rão.

4) Cấu trúc rãnh đơn giản và có thể được chế tạo thành một pít-tông tích hợp. Rãnh lắp đặt tuân theo tiêu chuẩn quốc tế ISO7425/2.

5) Chống mài mòn tốt và tuổi thọ lâu dài,

6) Bề mặt giao phối sẽ không bám dính trong một thời gian dài không hoạt động hoặc lưu trữ.

7) Thích hợp với hầu hết các loại dầu thủy lực và hầu hết các vật liệu phần cứng hiện đại.

8) Khả năng chịu áp lực tuyệt vời

Các vấn đề cần chú ý trong thiết kế vòng glyd quay

1) Yêu cầu thiết kế cho rãnh vòng glyd

Thiết kế rãnh của vòng đệm hợp lý là điều kiện tiên quyết cần thiết để vòng đệm phát huy được ưu điểm của nó. Do đó, cần tham khảo các tiêu chuẩn và thông số kỹ thuật tương ứng hoặc hướng dẫn sử dụng của Gia đình Quảng Châu để thiết kế rãnh hợp lý. Ở đây, cần nhắc lại rằng kích thước của khe hở xuyên tâm sẽ ảnh hưởng đến áp suất bịt kín. Kích thước lỗ trục và kích thước mặt cắt ngang của vòng đệm với các kích thước và thông số kỹ thuật khác nhau cũng có thể ảnh hưởng đến việc lựa chọn khe hở xuyên tâm, cần đặc biệt chú ý

2) Dẫn đầu trong thiết kế góc

Khi xem xét việc lắp ráp vòng đệm sau này, thanh pít-tông và xi lanh màu đỏ thủy lực phải được thiết kế với các vát dẫn hướng tương ứng, để tạo điều kiện thuận lợi cho việc lắp ráp vòng đệm và không dễ gây trầy xước hoặc hư hỏng vòng đệm.

3) Yêu cầu về độ nhám

Độ tin cậy và tuổi thọ của vòng đệm phần lớn phụ thuộc vào chất lượng và độ nhám bề mặt của bề mặt tiếp xúc của đệm kín. Các vết trầy xước sẽ không chỉ ảnh hưởng đến hiệu suất làm kín mà còn làm tăng độ mòn của phớt, gây hỏng phớt sớm

Ngoài các yêu cầu đối với Ra và Rz của bề mặt tiếp xúc làm kín, để làm cho đệm bền hơn, cần kiểm soát tỷ lệ chiều dài vòng bi Rmr (d) của đường viền của bề mặt tiếp xúc. Nói chung, Rmr (=70 phần trăm ) là bắt buộc.

Yêu cầu lắp đặt cho vòng glyd quay

1) Nếu mặt vát không được đưa vào cần pít-tông, thì cần phải có ống bọc.

2) Gọt bavia và vát mép, đồng thời che đầu ren của bu lông để tránh làm xước phớt.

3) Tất cả phôi gia công phải được làm sạch và không có tro, mảnh vụn và các hạt bên ngoài khác.

4) Tốt hơn là nên bôi mỡ hoặc dầu vào bộ phận bịt kín trong quá trình lắp đặt, để việc lắp đặt trở nên dễ dàng và thuận tiện hơn. Tuy nhiên, cần đảm bảo sự tương thích giữa vật liệu làm kín và các loại mỡ này. Chất bôi trơn có chứa chất phụ gia rắn không được phép sử dụng.

5) Dụng cụ lắp đặt được sử dụng phải không có cạnh sắc.
